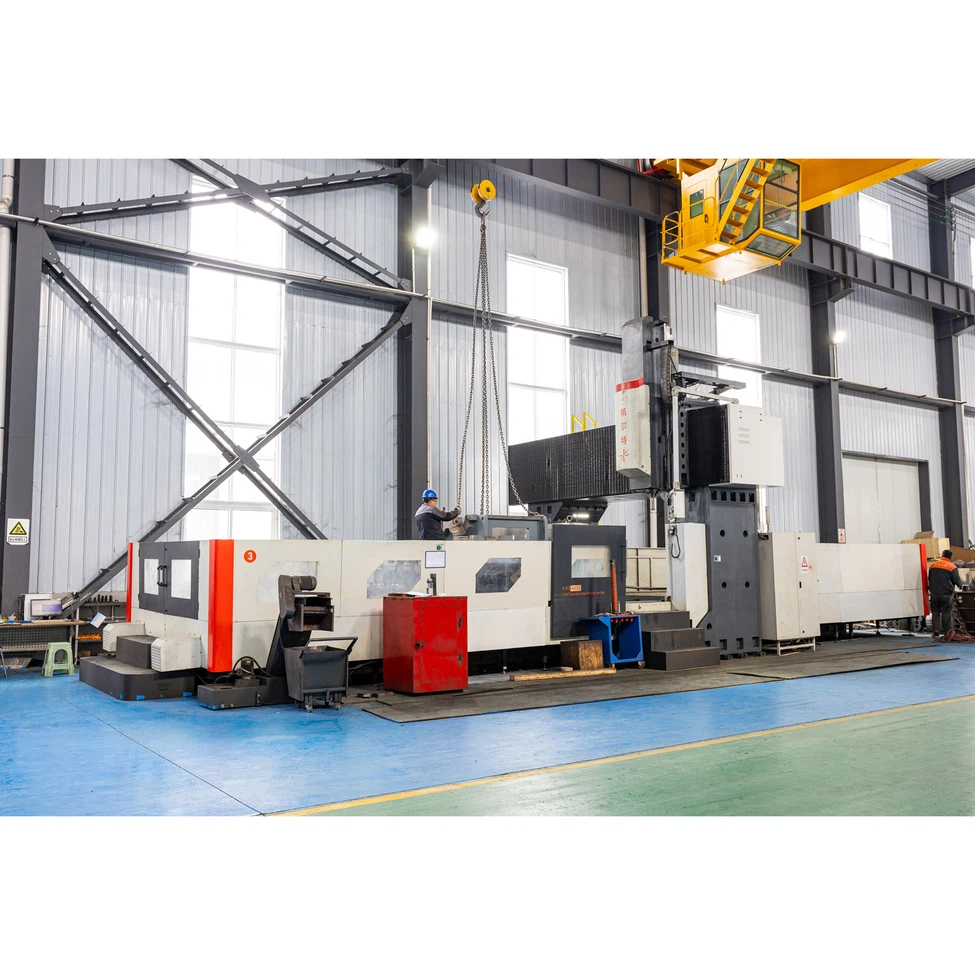

4-akset CNC-portalfresing

Introduksjon
4 Axis CNC Gantry Fresing er nå svært vanlig i bransjen. 4-akse maskineringssentre er hovedsakelig delt inn i to typer: horisontal og vertikal. De to typene har sine egne egenskaper. Generelt, hvis den horisontale typen brukes, kan en B-akse legges til Y-aksen. Programmeringsmetoden er lik den for 3-aksen; Den kan rotere 4 sider for å oppnå høyeste nøyaktighet. Sammenlignet med tre-akse maskiner, brukes 4-akse maskiner generelt for behov som tre-akse maskinverktøy ikke kan behandle. For eksempel kan ikke dybde- og vinkelgrensene behandle deler, vanlige vifteblader, ormer og andre produkter. Faktisk utviklet mange CNC 4-akse maskineringssentre seg fra CNC-fresemaskiner. Forskjellen mellom dem er om de har muligheten til å automatisk bytte maskinverktøy. Førstnevnte kan godt fullføre automatisk utveksling, med automatisk verktøyskifte i en klemme, og fullføre flere prosesseringsfunksjoner. I tillegg kan 4-akset maskineringssenter også fullføre koblingskontroll av mer enn 3 akser, noe som bedre kan behandle utstyr med komplekse overflater.

TEKNISK SPESIFIKASJON

Forskjeller
Vanlig CNC-bearbeiding krever kun tre XYZ-akser. Maskineringssentre som legger til en rotasjonsakse til XYZ-aksen kalles 4-akset CNC-bearbeiding, og bearbeidingssentre som legger til to rotasjonsakser kalles 5-akset CNC-bearbeidingssenter.

Det er tre forskjellige ekstra rotasjonsakser for 4-akset CNC-portfresemaskin, som er identifisert som A, B og C. Akse A er aksen som roterer rundt X-aksen, og så videre, akse B tilsvarer akse Y, og akse C tilsvarer akse Z. De tre roterende aksene til ABC kalles også indekseringshoder. CNC-bearbeidingen av en 4-akset maskin er å legge til et indekseringshode til det treaksede bearbeidingssenteret. Detaljene for hvilken akse som skal legges til avhenger av kundens behov.

På samme måte som CNC-behandlingen av 4-akset maskin, velger 5-akset maskineringssenter kun to av de tre roterende ABC-aksene, som kan være AB, AC og BC. Bare fordi det femaksede bearbeidingssenteret har én roterende akse mer enn det fire akse bearbeidingssenteret, kan det hende at 4-akset bearbeidingssenter ikke kan behandle arbeidsstykkene som kan behandles av 5-akset CNC-bearbeidingssenteret, men 5-akset maskineringssenter. senter kan behandle arbeidsstykkene som kan bearbeides av 4-akset CNC-bearbeidingssenter.

4 Axis CNC Gantry Milling kan behandle noen komplekse buede overflater gjennom kompletteringskoblingen av en roterende akse og tre XYZ lineære akser. 5-akset maskineringssenter har et indekseringshode mer enn 4-akset maskineringssenter, slik at det kan behandle mer komplekse romlige buede overflater gjennom kompletteringskoblingen av to roterende akser og tre XYZ lineære akser.

Egenskaper
1. Ved å bruke det avanserte PA CNC 4-aksesystemet, vennlig menneske-maskin-grensesnitt, enheten er enkel å betjene.

2. Profesjonell CNC-maskinprogramvare, for å oppnå tredimensjonal programmeringsprosess, virkelig WYSIWYG.

3. Kan bearbeides i aluminiumsprofiler, aluminiumstrekomposittprofil, kobberprofil, stålplateprofiler og så videre.

4. En klemme overflate av ferdigstillelse av tre fresing, boring, tapping, avfasing og annen multi-presisjon maskinering.

5. Bruk av importert høypresisjon kuleskrue og styreskinne, tannstang og tannhjul for å sikre maskinens stabilitet.

6. Importert AC-servomotor av høy kvalitet, automatisk verktøyskiftespindel for å sikre nøyaktig behandling.

7. Med 14 stasjons verktøymagasinkapasitet, justerbart pneumatisk utstyr, spesialfester for å sikre effektiv behandling.

8. En helt lukket maskin.flere sikkerhetsstrukturer for å sikre operatørens sikkerhet.
